Для визуализации состояния проектов используется  диаграмма Ганта, которая позволяет видеть общую картину проектов в разрезе тематик: серийное и заказное производство.



Тематика – выделена сиреневым цветом. Проект – темно-зелёным цветом, закрытый проект – светло-зелёным цветом. Суммарная работа выделена тёмно-жёлтым цветом, закрытая Суммарная работа выделена светло-жёлтым цветом.



Проектное задание, производственное задание  выделено синим цветом, закрытое задание выделено светло-синим цветом.

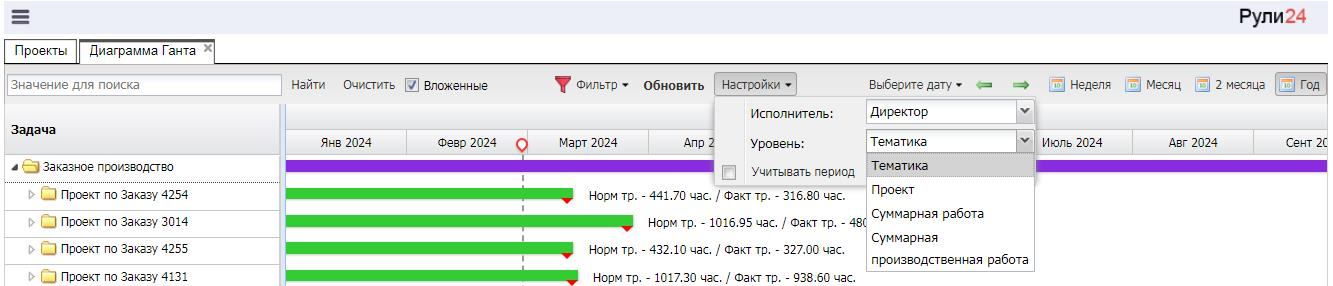

В меню диаграммы Ганта есть сервис: Поиск, Очистить, Вложенные, Фильтр, Обновить, Настройки, Выбор даты, Стрелки влево-вправо,  Настройки,  Период отображения  (Неделя, Месяц, 2 Месяца, Год).

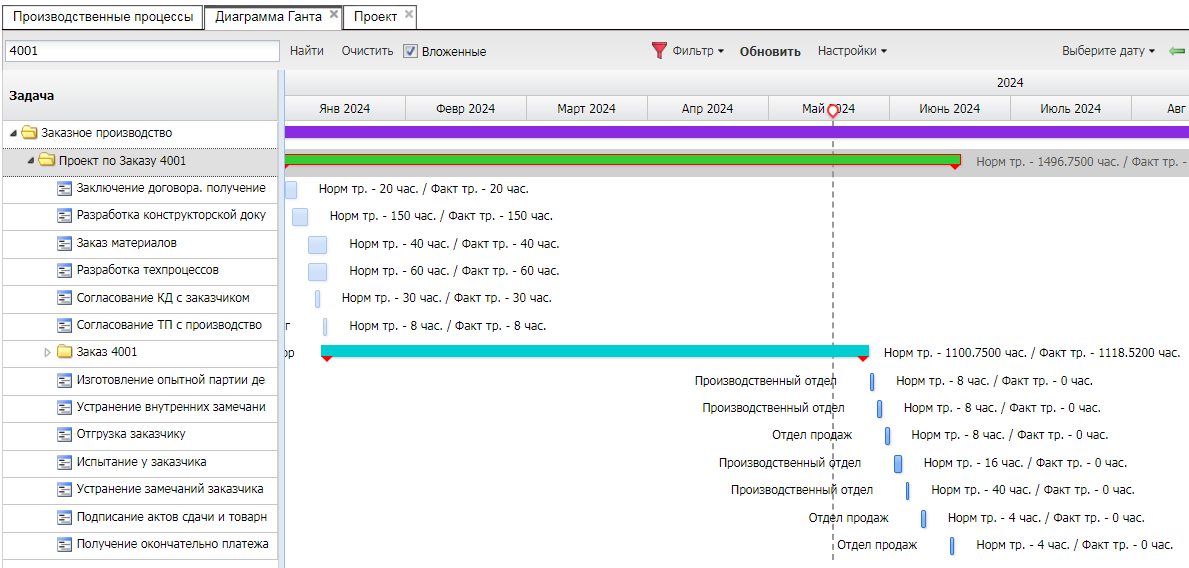

Одной из особенностей использования диаграммы Ганта для управления заказным и мелкосерийным производством является возможность поиска конкретного заказа, для более детального анализа его состояния. Например, в строке поиска мы набираем 4001 . На экране остаётся только один проект по заказу 4001.

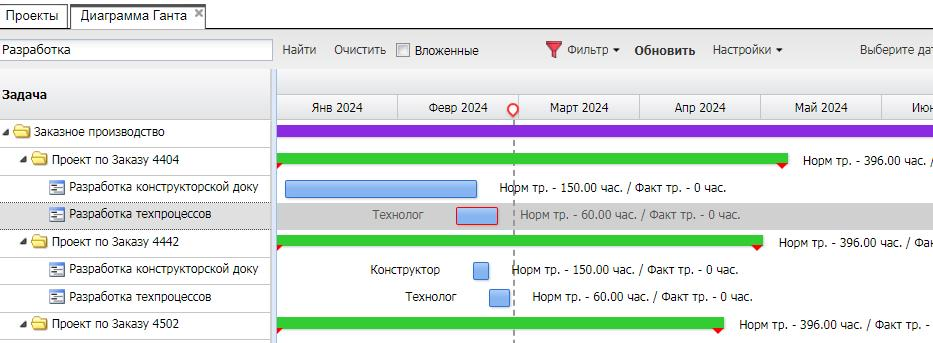

В строке поиска можно набрать слово «Разработка». Поставить галочку «Внимание» в фильтре. На диаграмме Ганта будут отражены проекты и все работы со словом Разработка.  Для этих проектов требуется разработка конструкторской и технологической документации.

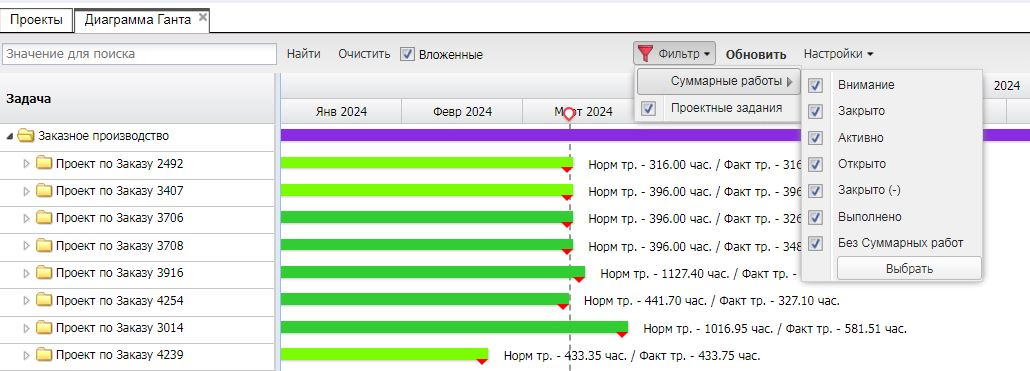

Другой особенностью использование диаграммы Ганта является возможность фильтрации данных. Например, можно выбрать только те проекты, заказы по которым находятся в производстве. Для этого мы ставим галочку «Активно». Если мы уберем галочку «Проектные задания», то можем видеть только работы в производстве. Для детализации данных по сборочным единицам можно раскрыть узел. В результате будет виден список всех деталей этой сборочной единицы. Более бледный желтый цвет говорит о том, что деталь изготовлена.

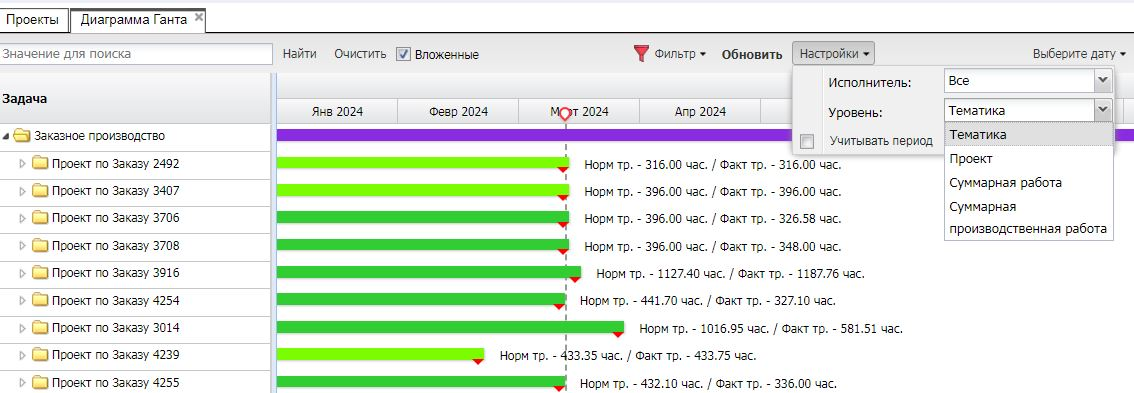

Еще одной особенностью диаграммы Ганта является возможность настройки уровня иерархии отображения данных: Тематика, Проект, Суммарная работа, Суммарная производственная работа. Если мы выберем уровень Тематика, то видны будут все вложенные проекты, сгруппированные по тематикам. Если нужны проекты и все вложенные работы без привязки к тематиками, выбираем уровень отражения Проект. Выбор уровня Суммарная работа для проектов управления заказным и серийным производством позволяет отражать все заказы в производстве.Уровень Суммарная производственная работа отражает на диаграмме Ганта работы по сборочным единицам и деталям.На диаграмме Ганта можно выбрать всех ответственных исполнителей (руководителей проектов) или конкретного.

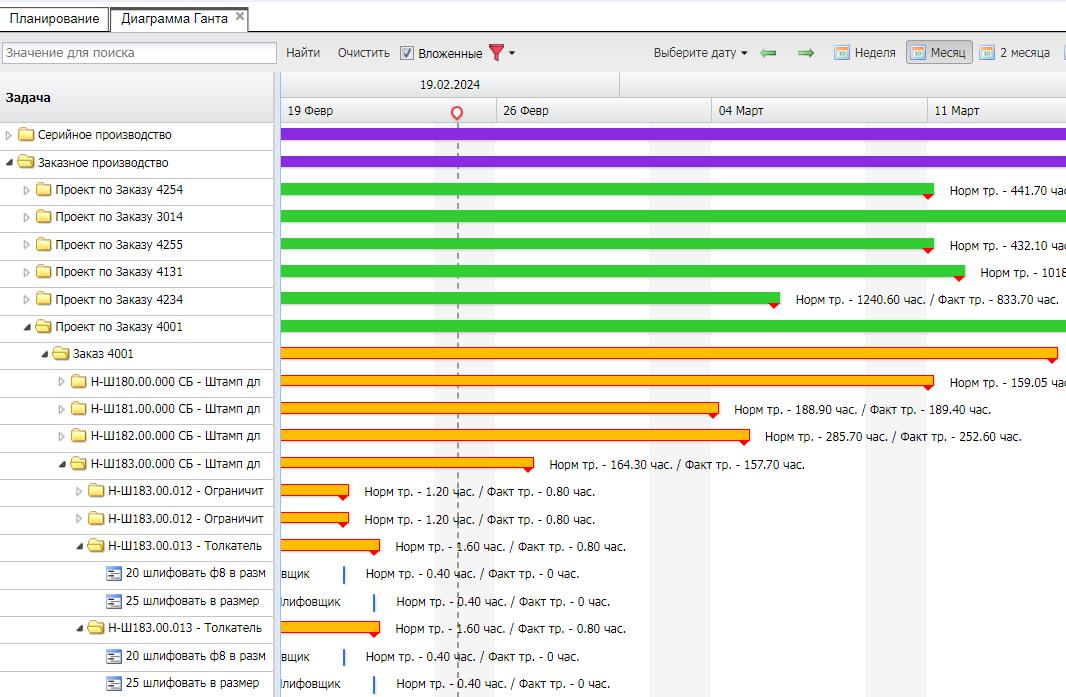

Следующей особенностью использования диаграммы Ганта для управления заказным и мелкосерийным производством является возможность изменить масштаб отображения данных и выбор периода отображения работ. Например, задаём масштаб отображения «Месяц» и дату начала отображения 19 февраля. На диаграмме Ганта видны не только детали, но и операции по этим деталям, запланированные на текущий месяц.







На диаграмме Ганта можно выполнять все операции, доступные в табличном виде системы управления проектами: удалить, добавить, изменить запись; добавить файл и примечание; изменить состояние запись, выполнить операции по записи.

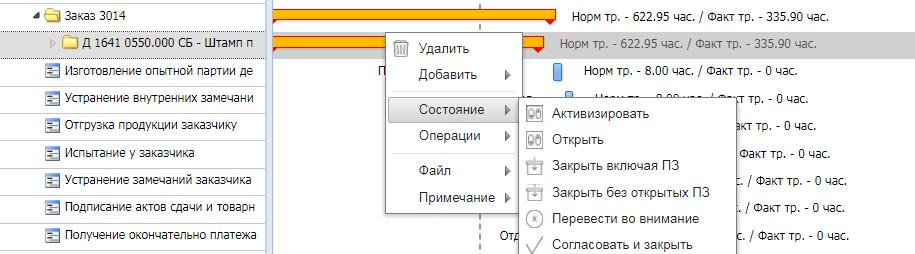

Изменение состояния зависит от типа работы. Например, для суммарной производственной работы доступныследующие изменения состояния работы:



    Активизировать

    Открыть

    Закрыть включая ПЗ (производственные задания)

    Закрыть без открытых ПЗ

    Перевести во внимание

    Согласовать и закрыть

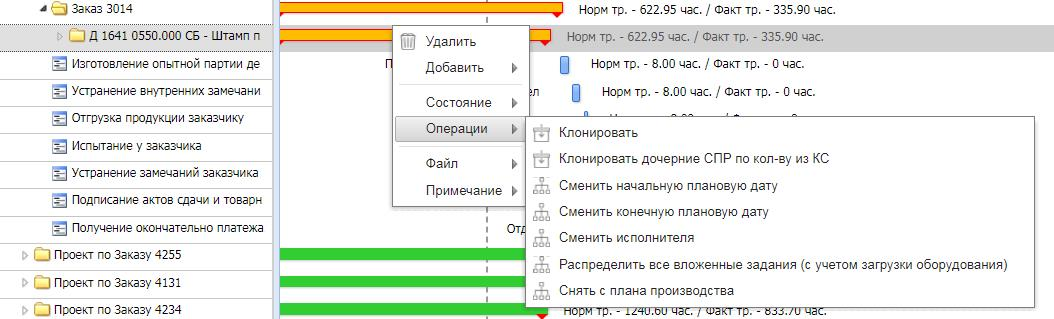

Операции зависят от типа работы. Например, для суммарной производственной работы (СПР) доступны операции:



    Клонировать.

    Клонировать дочерние СПР по КС (конструкторской спецификации).

    Сменить начальную плановую дату.

    Сменить конечную плановую дату.

    Сменить исполнителя.

    Распределить все вложенные задания (с учётом загрузки оборудования),

    Снять с план производства.









Таким образом, диаграмма Ганта в системе Рули24  позволяет наглядно видеть состояние проектов управления заказным и мелкосерийным производством:



    Все проекты по заказам.

    Активно - проекты с активными производственными заказами.

    Закрыто - проекты с закрытыми производственными заказами.

    Открыто - проекты с открытыми производственными заказами (есть конструкторская и технологическая подготовка, есть заказ материалов).

    Внимание - проекты на стадии подготовки производства.



Диаграмма Ганта позволяет видеть только работы в производстве – нет галочки «Проектные задания»



На диаграмме Ганта  можно изменять масштаб, устанавливать дату начала отображения работ, делать поиск по номеру заказа, выбирать ответственного исполнителя за проекты.
